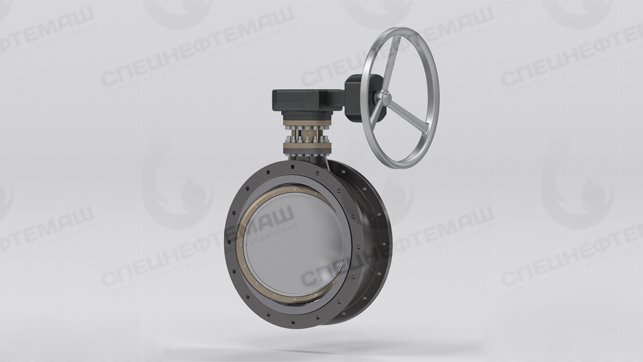

Затворы поворотные дисковые СНМ 58090

Затворы поворотные дисковые СНМ 58090
Опросный лист
Характеристики
Запрос цены
Мне нужна консультация


Дисковый затвор СНМ 58090 имеет тройной эксцентриситет и устанавливается как регулирующее или запорное устройство. Класс герметичности «А».

Чаще всего данное изделие (как в фланцевом, так и в межфланцевом исполнении) применяется в нефтепереработке, энергетической, химической, металлургической и нефтехимической сферах промышленного производства и в ЖКХ, а также в водоснабжении.

При движении затвора с эксцентриком потери минимизируются с помощью тройного эксцентриситета, а также это влияет на снижение крутящего момента, который необходим для управления.

С помощью цельнометаллического или метало-графитового уплотнения затворы с тройным эксцентриком СНМ 58090 можно использовать при высоких температурах (до +500 градусов Цельсия). Это является основным отличием и преимуществом между затворами с уплотнением из эластомера.

Затвор с уплотнением нж графит может быть оборудован по желанию клиента приводами (пневматическим или электрическим). Устанавливается в любом положении, кроме оборудованных электроприводом – их монтируют строго приводов вверх. Соединение с трубопроводом может быть фланцевое и межфланцевое.

Технические характеристики

Изготовление и поставка:По ТУ 3700-002-24009276-2015
Тип конструкции:Затворы дисковые с тройным эксцентриситетом
Диаметр номинальныйDN 50 – DN 2000
Давление номинальноеPN 6 ,10, 16, 25, 40 ,63, 100 кгс/см2
Температура рабочей среды:До +500°С в зависимости от материала
Управление:- рукоятка DN50-125
- редуктор DN 50-2000
- электро- или пневмопривод- DN 50-2000
Класс герметичности:«А» по ГОСТ Р 54808-2011
Основные рабочие среды:Воздух, вода , пар, природный газ и газообразные углеводороды, нефть, нефтепродукты, коксовый газ, аммиак, кислоты, щелочи, спирты
Присоединение:- межфланцевое;
- фланцевое (Присоединительные фланцы трубопровода по ГОСТ 12820-80, 12821-80. Присоединительные размеры и размеры уплотнительных поверхностей фланцев трубопровода по ГОСТ 12815-80);
- под приварку;
Установочное положение:Любое, кроме положения «электроприводом вниз» для затворов с электроприводом
Направление подачи рабочей среды:Однонаправленное или двунаправленное по требованию заказчика
Климатическое исполнение:У, УХЛ, Т, ТМ, ТВ по ГОСТ 15150-69
Размеры верхнего фланца под приводВ соответствии со стандартом ISO 5211

Детализация затвора с тройным эксцентриситетом СНМ 58090

Детализация затвора стального поворотного дискового СНМ 58090
По­зи­ция Наи­ме­но­ва­ние По­зи­ция Наи­ме­но­ва­ние
1 Корпус 7 Кольцо
2 Диск 8 Прижимное кольцо
3 Уплотнение 9 Шпонка
4 Шток 10 Штифт
5 Втулка 11 Прокладка
6 Втулка 12 Крышка

Манжета

Материалы уплотненияДиапазон температурыОписание
Сталь SS304 +graphite-100°С…+425°СНаборное уплотнение из графитовых и нержавеющих колец
Сталь SS304-100°С…+500°СУплотнение металл по металлу, применяется при высоких температурах
PTFE-40°С …+200°СУниверсальная термическая и химическая стойкость

Материальное исполнение корпусов и дисков

Ма­те­риа­лы кор­пу­сов и дис­ковМи­ни­маль­ная тем­пе­ра­ту­раОпи­са­ние
WCB-40°Суглеродистая сталь для неагрессивных сред;
CF8-100°Снержавеющая сталь, применение в условиях агрессивной окружающей среды и при низких температурах.
CF8M-100°Снержавеющая сталь, применение в условиях агрессивной окружающей среды и при низких температурах.
LC2-60°Слегированная сталь, применяется при низких температурах.

Условное обозначение затвора стального СНМ 58090

СНМ1.2.3.4.5.6
СНМ58090.100.10.2.2.04

1Зат­вор дис­ко­выйСерия
с трой­ным экс­цен­три­си­те­том
DN 40 – 600 мм
PN 6, 10, 16 кгс/см2
СНМ 58090стяж­ной меж­ду флан­ца­ми тру­бо­про­во­да с глад­ки­ми про­уши­на­ми
СНМ 58091флан­це­вый (при­сое­ди­ни­тель­ные раз­ме­ры по ГОСТ12815-80, ис­пол­не­ние 1, ряд 2, при­сое­ди­ни­тель­ные флан­цы тру­бо­про­во­да по ГОСТ 12820-80, 12821-80
СНМ 58092стяж­ной меж­ду флан­ца­ми тру­бо­про­во­да с резь­бо­вы­ми про­уши­на­ми
СНМ 58093под при­вар­ку
2Диа­метр (DN)
100диа­метр зат­во­ра в мм (100, 200, 300, 400, 600, 700 и др.)
3Дав­ле­ние (PN)
10дав­ле­ние в атм (6, 10, 16, 25, 40, и т.д.)
4Кор­пус
2Сталь угле­ро­дис­тая WCB ASTM A216
4Сталь кор­ро­зион­но­стой­кая CF8 ASTM A351
5Сталь кор­ро­зион­но­стой­кая мо­либ­ден­со­дер­жа­щая CF8М ASTM A351
6Сталь кон­струк­цион­ная ле­ги­ро­ван­ная LC2 ASTM A352
5Диск
2Сталь угле­ро­дис­тая WCB ASTM A216
4Сталь кор­ро­зион­но­стой­кая CF8 ASTM A351
5Сталь кор­ро­зион­но­стой­кая CF8 ASTM A351
6Сталь кон­струк­цион­ная ле­ги­ро­ван­ная LC2 ASTM A352/td>
6Ма­те­риал уп­лот­не­ния
04PTFE (от -40С° до +200С°)
06SS04 + graphite - сталь кор­ро­зион­но­стой­кая + гра­фит
07SS304 - сталь кор­розион­но­стой­кая (ме­талл по ме­тал­лу)


Крутящий момент на штоке, необходимый для открытия затвора, Н*м

PNDN
506580100125150200250300350400
6709513017620525032053179812701729
10709513018021025036559692514461983
1683103150200245300435742116818132495
2591110186240310410580996157424103350
401001302153004104608151490233530863640
6310015525040054071010251910305647626690
100320600720920185033955687833411687

PNDN
450500600700800900100012001400160018002000
62195279042695940814010918148602404034872485006419083765
1025903264516070649963136801798629831441956359883950110853
163310429064857692135601830025480425766154090850
25446058189206137501805025946357655989090320
4068259325147322265034150
6394501264520105
100

Пропускная способность затворов – Kv, м3/час

DN506580100125150200250300350400450500
Kv391031622755187821436269344526263576541018013152

DN600700800900100012001400160018002000
Kv195862816538046479816069289160125631196432223785281540

Максимальная скорость потока, м/с

PN1016-4063-100
Максимальная скорость потокажидкость< 3< 4< 5
газ< 30


Чтобы купить затворы поворотные дисковые в Вытегре, свяжитесь с менеджерами нашей компании любым удобным способом.


Основные габаритные и присоединительные размеры затворов дисковых серии СНМ 58090 в межфланцевом исполнении

  • PN 10

    DN А В L D d; 4-M L1 L2 d0 Масса, кг
    50 70 235 43 125 18 180 50 150 11
    65 75 250 46 145 18 180 50 150 13
    80 85 250 64 160 18 180 50 150 15
    100 100 260 64 180 18 180 50 150 18
    125 110 280 70 210 18 180 50 150 21
    150 150 310 76 240 22 185 63 250 25
    200 210 380 89 295 22 185 63 250 38
    250 235 395 114 350 22 215 80 250 60
    300 265 425 114 400 22 215 80 250 76
    350 300 480 127 460 22; М20 215 80 350 92
    400 355 535 140 515 27; М24 245 125 350 102
    450 380 570 152 565 27; М24 245 125 350 135
    500 395 590 152 620 30; М27 245 125 350 180
    600 450 675 154 725 30; М27 390 242 400 280
    700 520 770 165 840 33; М30 390 242 400 369
    800 590 840 190 950 33; М30 420 262 400 570
    900 660 915 203 1050 33; М30 420 262 400 750
    1000 730 1050 216 1160 33; М30 550 325 500 930
    1200 870 1190 254 1380 39; М36 550 325 500 1183
    1400 1015 1350 279 1590 45; М42 600 362 500 1415
  • PN 16

    DN А В L D d; 4-M L1 L2 d0 Масса, кг
    50 70 235 43 125 18 180 50 150 11
    65 75 250 46 145 18 180 50 150 13
    80 85 250 64 160 18 180 50 150 15
    100 100 260 64 180 18 180 50 150 18
    125 110 280 70 210 18 180 50 150 21
    150 150 310 76 240 22 185 63 250 25
    200 210 380 89 295 22 185 63 250 38
    250 235 395 114 355 26 215 80 250 60
    300 265 425 114 410 26 215 80 250 76
    350 300 480 127 470 26; М24 215 80 350 92
    400 355 535 140 525 30; М27 245 125 350 102
    450 380 570 152 585 30; М27 245 125 350 135
    500 395 590 152 650 33; М30 245 125 350 180
    600 450 675 154 770 39; М36 390 242 400 280
    700 520 770 165 840 39; М36 390 242 400 369
    800 590 840 190 950 39; М36 420 262 400 570
    900 660 915 203 1050 39; М36 420 262 400 750
    1000 730 1050 216 1170 45; М42 550 325 500 930
    1200 870 1190 254 1390 52; М48 550 325 500 1183
  • PN 25

    DN А В L D d; 4-M L1 L2 d0 Масса, кг
    50 70 235 43 125 18 180 50 150 14
    65 75 250 46 145 18 180 50 150 15
    80 85 250 64 160 18 180 50 150 16
    100 100 260 64 190 22 180 50 150 18
    125 110 280 70 220 26 180 50 150 26
    150 150 310 76 250 26 185 63 250 32
    200 210 380 89 310 26 185 63 250 48
    250 235 395 114 370 30 215 80 250 68
    300 265 425 114 430 30; М27 215 80 250 98
    350 300 480 127 490 33; М30 215 80 350 112
    400 355 535 140 550 33; М30 245 125 350 145
    450 380 570 152 600 33; М30 245 125 350 198
    500 395 590 152 660 39; М36 245 125 350 287
    600 450 675 154 770 39; М36 390 242 400 405
    700 520 770 165 875 45; М42 390 242 400 461
    800 590 840 190 990 45; М42 420 262 400 712
    900 660 915 203 1090 52; М48 420 262 400 832
    1000 730 1050 216 1210 56; М52 550 325 500 1270
    1200 870 1190 254 1420 56; М52 550 325 500 1464
  • PN 25

    DN А В L D d; 4-M L1 L2 d0 Масса, кг
    50 80 250 43 125 18 180 50 150 15
    65 85 265 46 145 18 180 50 150 16
    80 95 265 64 160 18 180 50 150 17
    100 115 275 64 190 22 180 50 150 20
    125 125 295 70 220 26 185 63 250 29
    150 165 330 76 250 26 185 63 250 44
    200 225 395 89 320 30; М27 215 80 305 54
    250 250 410 114 385 33; М30 215 80 305 79
    300 285 450 114 450 33; М30 215 80 400 128
    350 330 510 127 510 33; М30 245 125 300 233
    400 390 570 140 585 39; М36 245 125 300 272
    450 415 595 152 610 39; М36 245 125 300 307
    500 430 625 152 670 45; М42 390 242 400 378
    600 485 710 181 795 52; М48 390 242 400 465
    700 535 810 229 900 52; М48 390 242 400 679
    800 630 890 241 1030 56; М52 420 242 400 817
  • PN 25

    DN А В L D d; 4-M L1 L2 d0 Масса, кг
    50 80 250 43 135 22 180 50 150 15
    65 85 265 46 160 22 180 50 150 16
    80 95 265 64 170 22 180 50 150 17
    100 115 275 64 200 26 180 50 150 20
    125 125 295 78 240 30 185 63 250 29
    150 165 330 78 280 30 185 63 250 44
    200 225 395 102 345 33 215 80 305 54
    250 250 410 117 400 33; М30 215 80 305 79
    300 285 450 140 460 39; М36 215 80 400 128
    350 330 510 155 525 39; М36 245 125 300 233
    400 390 570 178 585 45; М42 245 125 300 272
    450 415 595 200 245 125 300 307
    500 430 625 216 705 52; М48 390 242 400 378
    600 485 710 232 820 56; М52 390 242 400 465


Основные габаритные и присоединительные размеры затворов дисковых серии СНМ 58090 во фланцевом исполнении

  • PN 10

    DN А В L D n*d 4-М L1 L2 Do Масса, кг
    50 70 235 108 125 4х18 180 50 150 16
    65 75 250 112 145 4х18 180 50 150 17
    80 85 250 114 160 4х18 180 50 150 18
    100 100 260 127 180 8х18 180 50 150 21
    125 110 280 140 210 8х18 180 50 150 34
    150 150 310 140 240 8х22 185 63 250 43
    200 210 380 152 295 8х22 185 63 250 58
    250 235 395 165 350 12х22 215 80 250 72
    300 265 425 178 400 12х22 215 80 250 105
    350 300 480 190 460 16х22 215 80 350 154
    400 355 535 216 515 16х26 245 125 350 202
    450 380 570 222 565 20х26 245 125 350 231
    500 395 590 229 620 20х26 245 125 350 318
    600 450 675 267 725 20х30 390 242 400 490
    700 520 770 292 840 24х30 390 242 400 715
    800 590 840 318 950 24х33 420 262 400 1020
    900 660 915 330 1050 28х33 420 262 400 1349
    1000 730 1050 410 1160 28х33 550 325 500 1570
    1200 870 1190 470 1380 32х39 550 325 500 2218
    1400 1015 1350 530 1590 32х45 4-М42 600 362 500 1674
    1600 1100 1430 600 1820 36х52 4-М48 690 395 650 3410
    1800 1250 1590 670 2020 40х52 4-М48 690 395 650 4740
    2000 1370 1720 760 2230 44х52 4-М48 780 580 650 6980
  • PN 16

    DN А В L D n*d 4-М L1 L2 Do Масса, кг
    50 70 235 108 125 4х18 180 50 150 16
    65 75 250 112 145 4х18 180 50 150 17
    80 85 250 114 160 4х18 180 50 150 19
    100 100 260 127 180 8х18 180 50 150 22
    125 110 280 140 210 8х18 180 50 150 35
    150 150 310 140 240 8х22 185 63 250 45
    200 210 380 152 295 12х22 185 63 250 60
    250 235 395 165 355 12х26 215 80 250 76
    300 265 425 178 410 12х26 215 80 250 105
    350 300 480 190 470 16х26 215 80 350 158
    400 355 535 216 525 16х30 245 125 350 210
    450 380 570 222 585 20х30 245 125 350 241
    500 395 590 229 650 20х33 245 125 350 330
    600 450 675 267 770 20х39 4-М36 390 242 400 520
    700 520 770 292 840 24х39 390 242 400 726
    800 590 840 318 950 24х39 420 262 400 1020
    900 660 915 330 1050 28х39 420 262 400 1405
    1000 730 1050 410 1170 28х45 550 325 500 1620
    1200 870 1190 470 1390 32х52 550 325 500 2315
    1400 1015 1350 530 1590 32х52 4-М48 600 362 500 2795
    1600 1100 1430 600 1820 36х56 4-М52 690 395 650 3560
  • PN 40

    DN А В L D n*d 4-М L1 L2 Do Масса, кг
    50 80 250 150 125 4х18 180 50 150 19
    65 85 265 170 145 8х18 180 50 150 20
    80 95 265 180 160 8х18 180 50 150 23
    100 115 275 190 190 8х22 180 50 150 26
    125 125 295 200 220 8х26 185 63 250 44
    150 165 330 210 250 8х26 185 63 250 65
    200 225 395 230 320 12х30 215 80 305 76
    250 250 410 250 385 12х33 215 80 305 120
    300 285 450 270 450 16х33 215 80 400 165
    350 330 510 290 510 16х33 245 125 300 260
    400 390 570 310 585 12х39 4-М36 245 125 300 330
    450 415 595 330 610 16х39 4-М36 245 125 300 370
    500 430 625 350 670 16х45 4-М42 390 242 400 450
    600 485 710 390 795 16х52 4-М48 390 242 400 660
    700 535 810 430 900 20х52 4-М48 390 242 440 1096
    800 630 890 470 1030 20х56 4-М52 420 242 400 1500
  • PN 63

    DN А В L D n*d 4-М L1 L2 Do Масса, кг
    50 80 250 150 135 4х22 180 50 150 23
    65 85 265 170 160 8х22 180 50 150 25
    80 95 265 180 170 8х22 180 50 150 27
    100 115 275 190 200 8х26 180 50 150 30
    125 125 295 200 240 8х30 185 63 250 50
    150 165 330 210 380 8х33 185 63 250 72
    200 225 395 230 345 8х33 4-М30 215 80 305 87
    250 250 410 250 400 8х39 4-М36 215 80 305 130
    300 285 450 270 460 12х39 4-М36 215 80 400 250
    350 330 510 290 525 12х39 4-М36 245 125 300 290
    400 390 570 310 585 12х45 4-М42 245 125 300 390
    500 430 625 350 705 16х52 4-М48 390 242 400 510
    600 485 710 390 820 16х56 4-М52 390 242 400 850
  • PN 100

    DN А В L D n*d 4-М L1 L2 Do Масса, кг
    100 115 275 190 210 8х30 180 50 150 35
    125 125 295 200 250 8х33 185 63 250 58
    150 165 330 210 290 12х33 185 63 250 84
    200 225 395 230 360 8х39 4-М36 215 80 305 125
    250 250 410 250 430 8х39 4-М36 215 80 305 153
    300 285 450 270 500 12х45 4-М42 215 80 400 290
    350 330 510 290 560 12х52 4-М48 245 125 300 330
    400 390 570 310 620 12х52 4-М48 245 125 300 445


Основные габаритные и присоединительные размеры затворов дисковых серии СНМ 58090 в исполнении под приварку

  • PN 6-25

    DN A B L D d1 T L1 L2 Do Масса, кг
    80 98 215 180 92 85 6 195 45 152 30
    100 112 230 190 114 105 6 195 45 152 37
    125 125 246 200 138 130 6 195 45 152 44
    150 155 297 210 159 152 6 325 66 305 51
    200 200 351 230 219 207 9 325 66 305 62
    250 231 384 250 274 258 9 315 78 305 84
    300 261 415 270 325 313 9 281 120 406 124
    350 298 470 290 377 365 9 281 120 406 153
    400 331 531 310 426 414 9 365 146 400 248
    450 369 564 330 478 466 9 365 146 400 292
    500 404 596 350 530 517 9 365 146 400 363
    600 473 676 390 630 614 9 525 305 400 568
    700 538 749 430 720 702 14 525 305 400 668
    800 615 829 470 820 802 14 525 305 400 836
    900 628 852 510 920 902 14 525 305 400 1360
    1000 730 1013 550 1020 1000 15 590 413 400 1896
    1200 850 1137 630 1220 1200 15 590 413 400 2615
    1400 980 1348 710 1420 1400 15 698 425 650 3525
    1600 1155 1517 790 1620 1600 18 698 425 650 5496
  • PN 6-25

    DN A B L D d1 T L1 L2 Do Масса, кг
    80 98 215 180 92 85 6 195 45 152 30
    100 112 230 190 114 105 6 195 45 152 37
    125 125 246 200 138 130 6 195 45 152 44
    150 165 315 210 159 152 6 325 66 305 58
    200 219 370 230 219 207 9 315 78 305 78
    250 261 422 250 274 258 9 281 120 406 113
    300 289 490 270 325 313 9 365 146 400 165
    350 320 528 290 377 365 9 365 146 400 225
    400 357 568 310 426 414 9 365 146 400 327
    450 385 626 330 480 466 9 525 305 400 375
    500 431 670 350 530 517 9 525 305 400 464
    600 492 737 390 630 614 9 525 305 400 693
Связь с нами
Москва: +7 (495) 790-93-15
Казань: +7 (843) 253-82-51
Пермь: +7 (342) 259-28-81
Краснодар: +7 (861) 944-06-15
Тюмень: +7 (3452) 530-871
email: marketing@snmash.ru
Мы в сети
Присоединяйтесь:
Запрос цены
